虹吸排水板

       虹吸排水收集系统是一个具有屋面和车库顶板种植绿化防护、排水、收集多种功能的系统，该系统主要由高分子防护排蓄水异形片、自粘土工布、虹吸排水槽、PP蓄水池（雨水蓄水模块）、粘霸和透气观察井等组成。

       该系统能够将（蓄）排水板上多余的水有组织的通过虹吸排水槽排至集水井并对集水井内的收集水进行二次利用的系统。地下室种植顶板防护虹吸排水收集系统,屋面防护虹吸排水收集系统将种植屋面地表水、渗入水有组织排放、收集，达到循环利用目的，能加速排出土壤层的多余渗透水，减少屋顶及车库顶板的水压，缓解渗漏，并为植物根系的正常生长，提供更有利的有氧环境。

虹吸排水收集系统原理：

       1、雨水或浇灌水经土壤层渗透至车库顶板高分子防护排蓄水异型片。

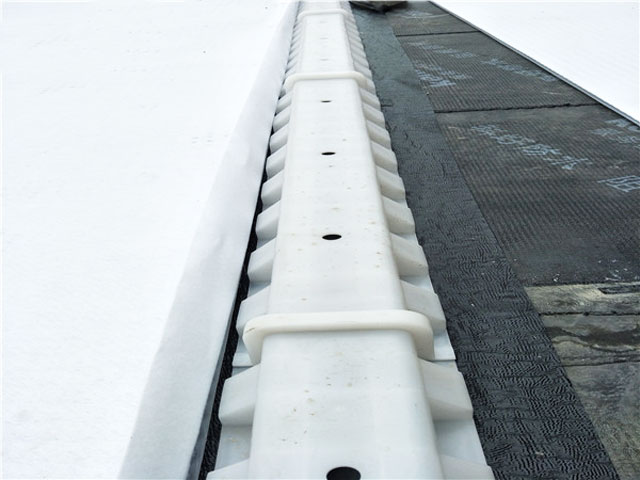

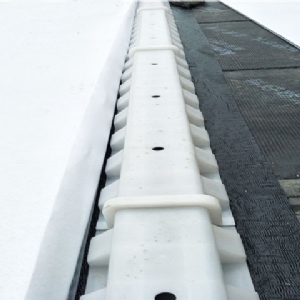

       2、流入车库顶板专用虹吸排水槽。

       3、通过车库周边布置的竖向虹吸排水管产生重力流兼虹吸效应，流入沉淀观察井。

       4、雨水经沉淀后，上面清水流入蓄水池。

       5、后期物业对蓄水池的清水进行二次利用或者排入雨水管网。这样就从以往的被动排水转变成了现在的主动式排水，从而真正实现了零坡度、有组织排水。

虹吸排水收集系统优势：

       1、解决大型车库顶板、种植屋面找坡难题（可取消找坡层），有效减小种植屋面水压力、实现零坡度有组织排水。

       2、对渗入水进行收集，做为园林浇灌用水，节约水资源。

       3、为防水层提供永久柔性保护层、辅助防水，（可取消混凝土隔离层、防水保护层，代替传统排水过滤层）。

       4、减少阻塞现象，排水通畅，具有隔水透气、保温功能。

       5、施工方便，工期短、造价低。

应用范围：

       系统适用于顶板面积较大放坡困难、降雨天气多的地区，同时适用于海绵城市渗排水系统起：渗、滞、蓄、净、用、排的作用，尤其适用于面积较大，找坡困难的顶板，可实现零坡度有组织排水。譬如：地下车库顶板种植绿化、屋顶绿化、园林绿化、高铁站广场绿化、城市广场、足球场、高尔夫球场工程等场合中经常会用到。
